ВОЗМОЖНОСТИ КОДА

Интегральный код ЕВКЛИД позволяет проводить моделирование физических и физико-химических процессов, происходящих в АЭС с реакторными установками на быстрых нейтронах с различными типами жидкометаллических теплоносителей (натрий, свинец, свинец-висмут) и топлива (оксидное, нитридное).

Модели физических процессов

Нейтронно-физические процессы:

  • Точечная нейтронно-физическая модель реактора.
  • Трехмерное многогрупповое диффузионное приближение (1 точка на кассету).
  • Трехмерное многогрупповое диффузионное приближение (7 точек на кассету).
  • Метод дискретных ординат.
  • Расчет нуклидной кинетики.

Теплогидравлические процессы:

  • Одномерная и многомерная теплогидравлика свинцового теплоносителя.
  • Однофазный и двухфазный (попадание воды и водяного пара или неконденсируемых газов) свинцовый теплоноситель.
  • Связанное моделирование процессов, происходящих при разгерметизации трубок ПГ в РУ со свинцовым теплоносителем.
  • Одномерная и многомерная теплогидравлика натриевого теплоносителя.
  • Однофазный и двухфазный натриевый теплоноситель.

Моделирование твэлов (оксидное и нитридное топливо):

  • квазидвумерная термомеханика твэла, включая моделирование МВТО.
  • модели распухания топлива и выхода ГПД под оболочку твэла.

Процессы разрушения а. з.:

  • Моделирование разрушения а. з. с оксидным и нитридным топливом.
  • Моделирование разрушения а. з с учетом пространственных эффектов.
  • Моделирование нейтронно-физических процессов во время разрушения а. з. с использованием пространственного диффузионного приближения/метода дискретных ординат.
  • Оценка вторичной критичности методом Монте-Карло.

Процессы массопереноса:

  • Модели переноса примесей в жидкой и газовой фазе теплоносителя, осаждения на поверхность и повторного смыва растворенных продуктов деления и активированных продуктов коррозии, межфазного массопереноса, поведения паров и многокомпонентных аэрозолей в парогазовой среде.
  • Модели образования и разрушения оксидного слоя на поверхности стали, переноса продуктов коррозии по контуру, коагуляции полидисперсных твердых частиц в потоке теплоносителя и осаждения частиц на поверхность и образование слоя твердофазных отложений.
  • Модели поведения трития в контурах реакторной установки.
  • Модели поведения ПД в помещениях АЭС с РУ на быстрых нейтронах.

Модели теплообмена свинца с бетоном и физико-химических явлений в нагретом бетоне при взаимодействии с расплавом свинца

Модели расчета радиационной обстановки за пределами промышленной площадки объекта использования атомной энергии

Единый графический интерфейс пользователя (препостпроцессор), позволяющий проводить построение расчетной модели и визуализацию и анализ результатов расчетов в одном приложении.

Графическая оболочка кода ЕВКЛИД позволяет:

  • формировать и редактировать входные файлы;
  • отображать информацию в наглядной форме;
  • создавать схематическое представление данных;
  • проверять данные на соответствие ограничениям;
  • проверять данные на достаточность для проведения расчетов;
  • выводить справочную информацию.

Вся работа с данными выполняется средствами графического интерфейса. Результаты могут быть сохранены в файл стандарта XML и в дальнейшем использоваться для проведения расчетов.

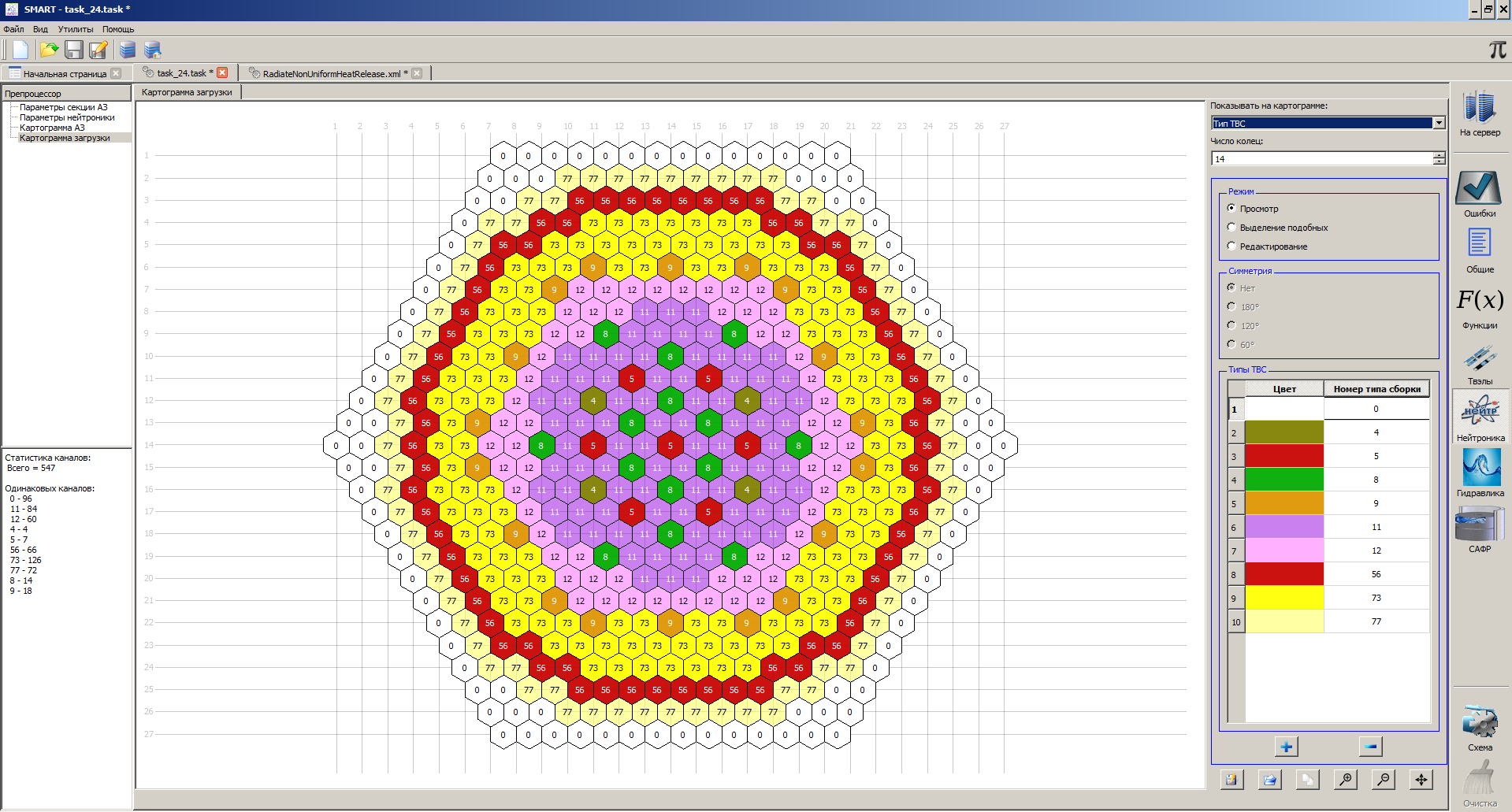

Рисунок 3. Общий вид препроцессора кода ЕВКЛИД



Для отображения выходных файлов с расширением «.plt» используется графическая оболочка кода ЕВКЛИД, предназначенная для визуализации (включая анимацию) расчетных данных, которые получены в результате моделирования по коду ЕВКЛИД. В процессе расчета данные в определенные моменты времени записываются в специальных бинарных форматах.

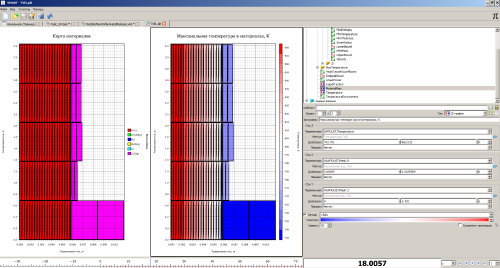

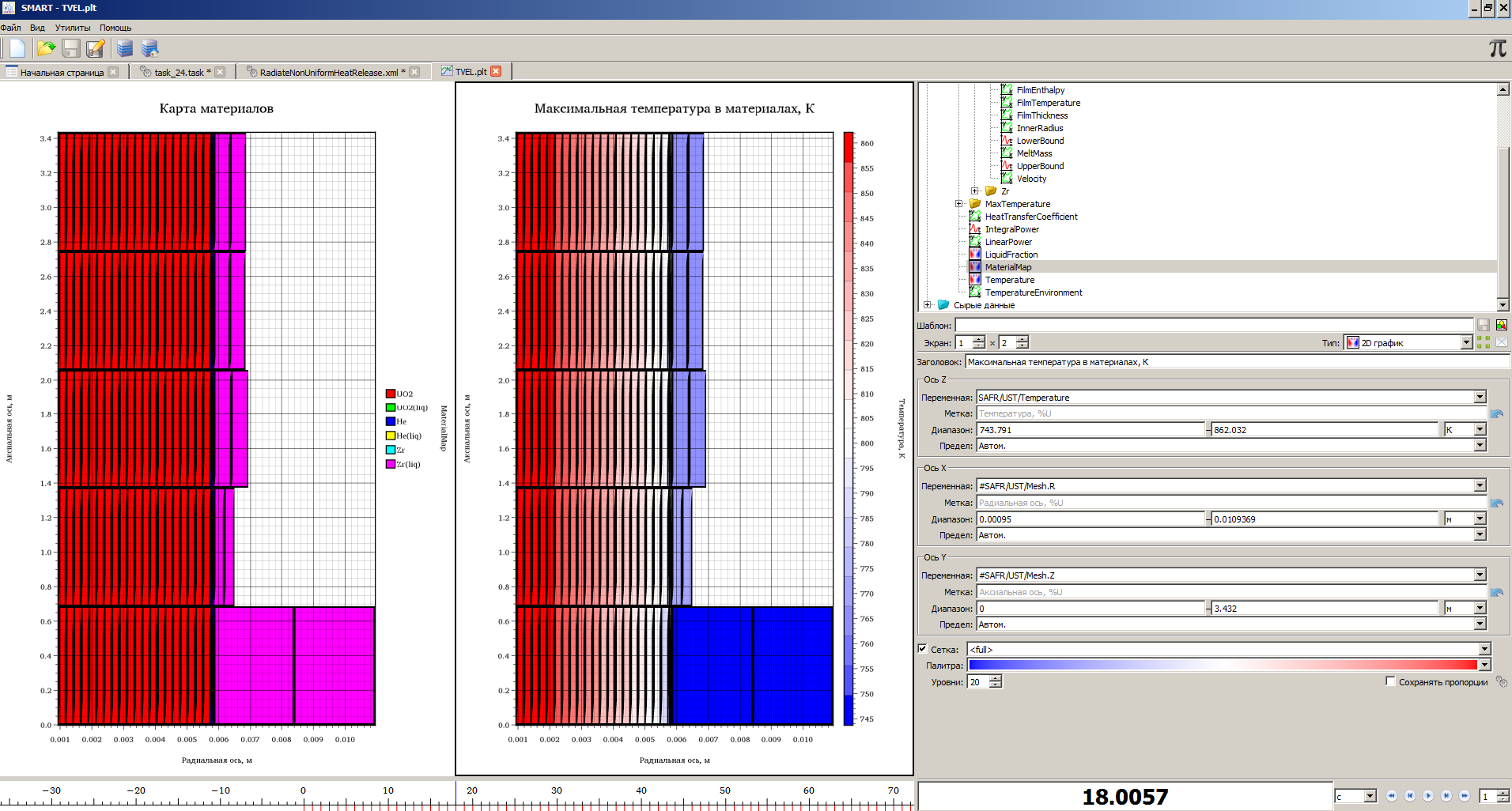

Рисунок 4. Общий вид постпроцессора кода ЕВКЛИД



В графической оболочке существуют следующие возможности визуализации:

  • временной график — отображение зависимости параметра от времени;
  • 1D график — отображение одномерных по пространству данных;
  • 2D график — визуализация двумерных по пространству данных;
  • карта активной зоны — отображение картограммы активной зоны;
  • сырые данные — полная информация о результатах расчета, которая позволяет отображать все параметры, заданные в ячейке, в зависимости от времени;
  • гистограмма — визуализация данных в виде гистограмм;
  • гидравлическая схема — визуализация основных термодинамических параметров на объектах гидравлической сети (значения отображаются с помощью цветовой палитры);
  • функции — визуализация функции от одного или нескольких параметров в зависимости от времени.

Расчетные данные предоставляются на различные моменты времени, приложение обеспечивает возможность их анимации по времени.

Графическая оболочка кода ЕВКЛИД также обеспечивает возможность визуализации различных данных в одном окне с целью сравнения полученных графиков. Одномерные данные импортируются из файлов с расчетными данными или из текстовых файлов.



Вычислительные системы, на которых обеспечена работа программы

Расчетный код ЕВКЛИД написан на языках программирования С++ и FORTRAN. Обеспечена совместимость с различными компиляторами С++ и FORTRAN. Реализовано распараллеливание расчетных модулей кода на основе стандартов параллельного программирования OpenMP для многопроцессорных систем с общей памятью и MPI для многопроцессорных систем с распределенной памятью.

Расчетный код функционирует:

  • под управлением операционных систем семейств Microsoft Windows, включая Windows 7 64, Windows 8 64, Windows 10 64, и Linux;
  • на однопроцессорных компьютерах с одноядерными или многоядерными процессорами;
  • на многопроцессорных компьютерах;
  • на кластерных многопроцессорных вычислительных системах.
