УЧЕНИЕ "АРКТИКА -2012"




Перечень условных обозначений

АМРДЦ

Аварийный медицинский радиационно-дозиметрический центр

АСДНР

Аварийно-спасательные и другие неотложные работы

АПЛ

Атомная подводная лодка

АСКРО

Автоматизированная система контроля радиационной обстановки

ВО

Ведомственная охрана

ГОКУ «Управление по ГОЧС и ПБ»





Государственное областное казенное учреждение «Управление по делам гражданской обороны, чрезвычайным ситуациям и пожарной безопасности»

ГУ МЧС России

Главное управление Министерства по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий

ГУ МУГМС



Государственное учреждение «Мурманское Управление по гидрометеорологии и мониторингу окружающей среды» Росгидромета

ГУ ЦУКС МЧС России по Мурманской области





Государственное учреждение «Центр управления в кризисных ситуациях Главного Управления МЧС России по Мурманской области»

ДДС

Дежурно-диспетчерская служба

ДЯРБ



Департамент ядерной и радиационной безопасности, организации разрешительной и лицензионной деятельности Госкорпорации «Росатом»

ИБРАЭ РАН

Федеральное государственное бюджетное учреждение науки Институт проблем безопасного развития атомной энергетики Российской академии наук

ЖРО

Жидкие радиоактивные отходы

ЗАТО

Закрытое административно-территориальное образование

КВО

Команда Ведомственной Охраны

КЧСПБ

Комиссия по предупреждению и ликвидации чрезвычайных ситуаций и обеспечению пожарной безопасности

КЧСПБО

Комиссия по предупреждению и ликвидации чрезвычайных ситуаций и обеспечению пожарной безопасности объекта

НАСФ

Нештатное аварийно-спасательное формирование

НПО «Тайфун»

Научно-производственное объединение «Тайфун» Росгидромета

НЦУКС

Национальный центр управления в кризисных ситуациях МЧС России

ОД ЕДДС

Оперативный дежурный Единой дежурно-диспетчерской службы

ОД Правительства Мурманской области





Оперативный дежурный Правительства Мурманской области

ОД СЦ ПМО

Оперативный дежурный ситуационного центра Правительства Мурманской области

Отделение Сайда-Губа

Центр по обращению с радиоактивными отходами — Отделение Сайда-Губа Северо-Западного Центра по обращению с радиоактивными отходами «СевРАО» — филиала государственного унитарного предприятия «Предприятие по обращению с радиоактивными отходами «РосРАО»

ОЯТ

Отработавшее ядерное топливо

ОЯРБ

Отдел ядерной и радиационной безопасности

ПКЧСПБ

Правительственная комиссия по предупреждению и ликвидации чрезвычайных ситуаций и пожарной безопасности РФ

ПРЛ

Передвижная радиометрическая лаборатория

ПСО

Пункт санитарной обработки

РАО

Радиоактивные отходы

РО

Реакторный отсек

Росгидромет

Федеральная служба по гидрометеорологии и мониторингу окружающей среды

РХР

Радиационная и химическая разведка

РСЧС

Российская система предупреждения и действий в чрезвычайных ситуациях

РУ № 120 ФМБА России





Региональное управление № 120 Федерального медико-биологического агентства Российской Федерации

САБ

Специальная аварийная бригада

СЗЦ «СевРАО»

Северо-Западный центр по обращению с радиоактивными отходами «СевРАО» — филиал Федерального государственного унитарного предприятия «Предприятие по обращению с радиоактивными отходами «РосРАО» Госкорпорации «Росатом»

СКЦ Росатома

ФГУП «Ситуационно-кризисный центр Росатома» Госкорпорации «Росатом»

СПЧ

Специальная пожарная часть

СРБ

Служба радиационной безопасности Отделения Сайда-Губа

СЦ

Ситуационный центр Правительства Мурманской области

СЧСО

Функциональная подсистема (предприятия) Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций Российской Федерации

КЦ ИБРАЭ РАН

Технический кризисный центр Института проблем безопасного проблем безопасного развития атомной энергетики Российской академии наук

ЦГЭ МО

Федеральное государственное учреждение (ФГУЗ) «Центр гигиены и эпидемиологии в Мурманской области»

ЦМП

Центр мониторинга и прогнозирования Государственного областного казенного учреждения «Управление по делам ГОЧС и пожарной безопасности Мурманской области»

ЦСОИ МУГМС

Центр сбора и обработки информации Мурманского управления Росгидромета

ФГУЗ ЦМСЧ № 120 ФМБА России





Федеральное государственное бюджетное учреждение здравоохранения Центральная медико-санитарная часть № 120ФМБА России

ФМБА

Федеральное медико-биологическое агентство

ЧС

Чрезвычайная ситуация

ЯРБ

Ядерная и радиационная безопасность

Введение

Тактико-специальное учение «Арктика-2012» по оценке и реагированию на радиационную аварию Центра по обращению с радиоактивными отходами Отделение Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» (19-21 июня 2012 года) проводится в рамках Соглашения между Правительством Российской Федерации и Правительством Соединенных Штатов Америки от 14 января 1994 г. «О сотрудничестве в области изучения радиационных воздействий с целью минимизации влияния последствий радиоактивного загрязнения на здоровье человека и окружающую среду». Отделение Сайда-Губа СЗЦ «СевРАО», выбранное в соответствии с этим Соглашением по согласованию со всеми заинтересованными сторонами для проведения учения, является одним из ведущих предприятий по долговременному хранению одноотсечных блоков РО утилизированных атомных подводных лодок, обращению с РАО.

В подготовке учения приняли участие представители СЗЦ «СевРАО»-филиала ФГУП «РосРАО» и Федерального государственного бюджетного учреждения науки Института проблем безопасного развития атомной энергетики Российской академии наук во взаимодействии с ГОКУ «Управление ГОЧС и ПБ» по Мурманской области, Ситуационным центром Правительства Мурманской области и ГУ МЧС России по Мурманской области.

Конкретные вопросы организации, подготовки и проведения учения рассматривались на нескольких совещаниях, в ходе которых были подготовлены программа и план проведения учений. В этих документах были определены цели, задачи, основные участники, привлекаемые силы и средства, а также способы подготовки, организации и проведения данного учения. Кроме того, были также определены роли участников на различных этапах подготовки и проведения учения.

Сценарий учения подготовлен Федеральным государственным бюджетным учреждением науки Институтом проблем безопасного развития атомной энергетики РАН при непосредственном участии специалистов СЗЦ «СевРАО»-филиала ФГУП «РосРАО» на основе анализа проектных и запроектных аварий в Отделении Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО».

Замысел учения «Арктика-2012»

Тема учения

Ликвидация последствий чрезвычайной ситуации радиационного характера в Отделении Сайда-Губа СЗЦ «СевРАО»-филиала ФГУП «РосРАО».

Учебные цели

  • Отработка комплекса вопросов, связанных с оповещением, сбором, и развёртыванием органов управления, сил и средств предприятия, Мурманской территориальной подсистемы РСЧС и функциональных подсистем РСЧС при введении режима ЧС.
  • Отработка действий по тушению пожара на площадке долговременного хранения блоков РО Отделения Сайда-Губа СЗЦ «СевРАО».
  • Отработка действий по организации и проведению радиационной разведки.
  • Отработка комплекса мероприятий по защите персонала Отделения Сайда-Губа СЗЦ «СевРАО» при возникновении радиационной аварии.
  • Отработка комплекса мероприятий по анализу аварии, прогнозу её развития и выработке рекомендаций по мерам защиты персонала, населения и территорий.
  • Отработка процедур принятия решений по мерам защиты персонала, населения и территорий.
  • Отработка организации и проведения информационного обмена на всех этапах реагирования и проведения работ.
  • Готовность предприятия, Центров научно-технической поддержки, администрации муниципальных, территориальных и федеральных органов исполнительной власти к взаимодействию, реагированию и ликвидации ЧС.
  • Оперативность развёртывания сил и средств ликвидации ЧС, организации взаимодействия и координации работ.
  • Оперативность и достаточность информационного обмена на всех этапах и уровнях управления ликвидацией ЧС.
  • Оперативность и достоверность прогноза радиационной обстановки при ЧС.
  • Достаточность нормативной документации по реагированию и ликвидации ЧС заданного уровня.
  • Организация взаимодействия со средствами массовой информации.
  • Государственная корпорация «Росатом»:

Отрабатываемые в ходе учения вопросы

Участники учения

♦    СЗЦ «СевРАО»-филиал ФГУП «РосРАО»;

♦    ФГУП «Аварийно-технический центр Минатома России» г.Санкт-Петербург;

♦    Эксперты ДЯРБ;

♦    ФГУП «СКЦ Росатома».

  • Мурманская область:

♦    КЧС Правительства Мурманской области;

♦    ГУ МЧС России по Мурманской области;

♦    ГОКУ «Управление по ГОЧС и ПБ Мурманской области»;

♦    ГУ «Мурманское УГМС»;

♦    Региональное Управление № 120 ФМБА России;

♦    Центральная медико-санитарная часть № 120 ФМБА России;

♦    Центр гигиены и эпидемиологии № 120 ФМБА России;

♦    КЧС администрации ЗАТО Александровск;

♦    Головной филиал «СРЗ «Нерпа» ОАО «ЦС «Звездочка».

  • ТКЦ ИБРАЭ РАН.
  • АМРДЦ ФМБЦ им. А.И. Бурназяна ФМБА России.
  • НПО «Тайфун» Росгидромета.

Наблюдатели

От Российской Федерации в качестве наблюдателей участвуют представители ФГУП «РосРАО», ДЯРБ Госкорпорации «Росатом», ФМБА России, ИБРАЭ РАН, Центра гигиены и эпидемиологии №120 ФМБА, администрации Мурманской области, администрации Архангельской области, ГУ МЧС России по Мурманской области, ГУ МЧС России по Архангельской, ГОКУ «Управление ГОЧС и ПБ по Мурманской области», Институт глобальной ядерной безопасности НИЯУ «МИФИ», ФГУП «Аварийно-технический центр Минатома России» г.Санкт-Петербург.

В составе зарубежных наблюдателей участвуют представители США, Норвегии, Финляндии и Франции.

Организация проведения учения

Учение проводится на территории Отделения Сайда-Губа СЗЦ «СевРАО» 20-21 июня 2012 г. Действия участников учения определяются планом-графиком проведения ТСУ.

20 июля 2012 г. — проведение ТСУ в 3 этапа:

Этап 1. Организация оповещения и информационного обмена при возникновении чрезвычайной ситуации в Отделении Сайда-Губа СЗЦ «СевРАО». Отработка действий по тушению пожара на площадке долговременного хранения блоков РО. Первоочередные мероприятия по защите персонала и населения.

Этап 2. Организация взаимодействия органов управления и сил при анализе, прогнозе и ликвидации радиационной аварии.

Этап 3. Организация работ по изучению, анализу характера повреждений, выработка решений по приведению ситуации в безопасное состояние и ликвидации радиационной аварии.

21 июня 2012г.

Заключительный этап. Разбор учения, подведение итогов.

Исходная обстановка

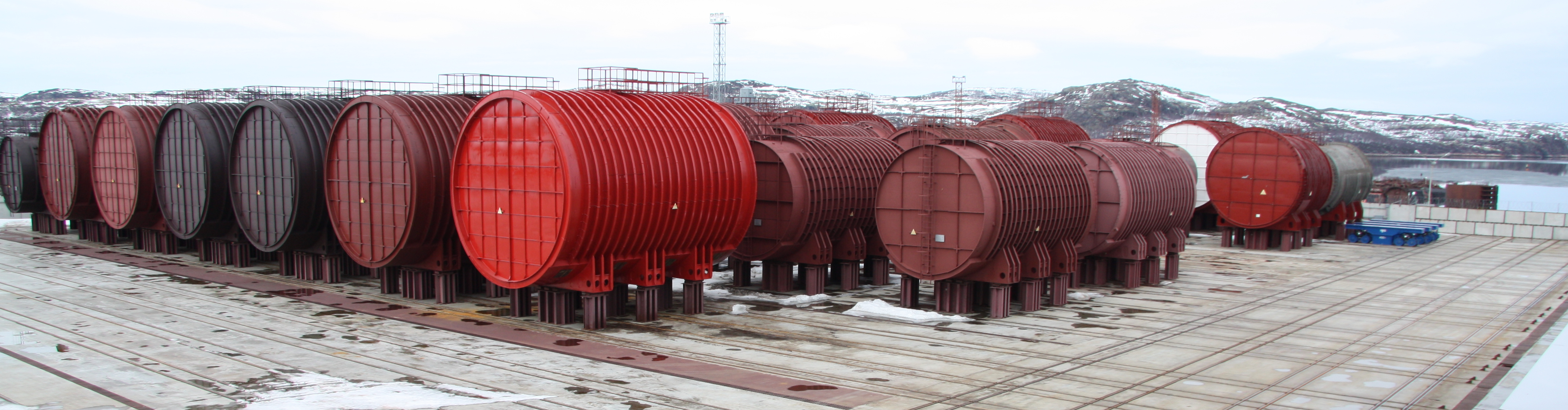

По состоянию на 10:00 20 июня 2012 г. на площадке долговременного хранения блоков РО Отделения Сайда-Губа СЗЦ «СевРАО» в результате внешнего воздействия (падения самолета) на одноотсечный блок произошел пожар и разрушение находящихся в нем контейнеров ТРО. Сработала сигнализация объектовой АСКРО. На объекте объявлен сигнал «Радиационная опасность». Есть пострадавшие. На предприятии объявлен режим «Чрезвычайная ситуация».

Сценарий учения

В результате падения самолета, его разрушения, разлива и возгорания топлива происходит разрушение одного из реакторных отсеков хранения ТРО, его частичная разгерметизация, возгорание находящихся внутри отсека ТРО и выход части радиоактивных веществ вместе с продуктами горения в окружающую среду.

Основную активность аварийного выброса будут определять радионуклиды 137Cs  и 60Co. Активность выброса выбрана таковой, что радиационные последствия инцидента ограничатся только площадкой размещения отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО». Никаких радиационных последствий для прилежащих населенных пунктов, в том числе и для города Снежногорск, не прогнозируется. Все показатели радиационной обстановки вне площадки размещения объекта останутся на доаварийном уровне.

Важным компонентом данных учений является возникновение зоны пожара в результате взрыва топливных баков самолёта, что существенно осложняет проведение оперативной радиационной разведки силами специальной аварийной бригады предприятия и основной объем информации о складывающейся ситуации в первые минуты после инцидента будет получен от датчиков локальной, объектовой и территориальной систем АСКРО.

При расчетах показаний датчиков локальной и объектовой систем АСКРО учитывалось доаварийное загрязнение площадки хранения ТРО за счет природного радиационного фона и добавки, связанной с некоторым ростом мощности дозы за счет излучения от отсеков с хранящимися в них ТРО (см. рис.1).





Рис.1. Условные сценарные значения мощности дозы гамма-излучения на площадке Отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО», согласно показаниям датчиков локальной (сверху) и объектовой (снизу) систем АСКРО в доаварийный период

Планируется также включить в сценарий учения и часть датчиков территориальной системы АСКРО Мурманской области (см. рис.2), но, учитывая масштабы аварийной ситуации, никаких изменений в показаниях этих датчиков относительно реально существующей ситуации не будет.



Рис.2. Схема размещения части датчиков территориальной системы АСКРО Мурманской области, принимающих участие в учениях «Арктика-2012».
На схеме цветом показаны датчики: красным — территориальной АСКРО, зеленым — объектовой АСКРО СРЗ «Нерпа», желтым — локальной АСКРО отделения Сайда-Губа, синим — объектовой АСКРО отделения Сайда-Губа.

Согласно сценарию учений, примерно через 5 минут после падения самолета и возникновения пожара на площадке хранения ТРО на территории отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» происходит срабатывание датчиков системы АСКРО, что говорит о выбросе некоторого количества радиоактивных веществ в атмосферу. Принимается, что примерно 90% этого выброса осаждается вблизи от места размещения поврежденного отсека, а оставшиеся 10% активности с продуктами горения перемещаются в ЮЮВ направлении (в сторону головного филиала «СРЗ «Нерпа» ОАО «ЦС «Звездочка») со скоростью 3 м/с. (см. рис.3).



Рис.3. Расчетная траектория движения радиоактивного облака в результате инцидента на площадке отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО».
На схеме цветом показаны датчики: желтым — локальной АСКРО отделения Сайда-Губа, синим — объектовой АСКРО отделения Сайда-Губа.

Прогнозируемая сценарием учения динамика изменения мощности дозы на 22 датчиках локальной и объектовой систем АСКРО, в период за 1 час до инцидента и в течение 1.5 часа после момента аварийного выброса, показана на рис.4. Спад мощности дозы в период с 10:15 по 11:00 связан с частичным смывом радиоактивных веществ с площадки хранения ТРО в промливневую канализацию при тушении пожара.

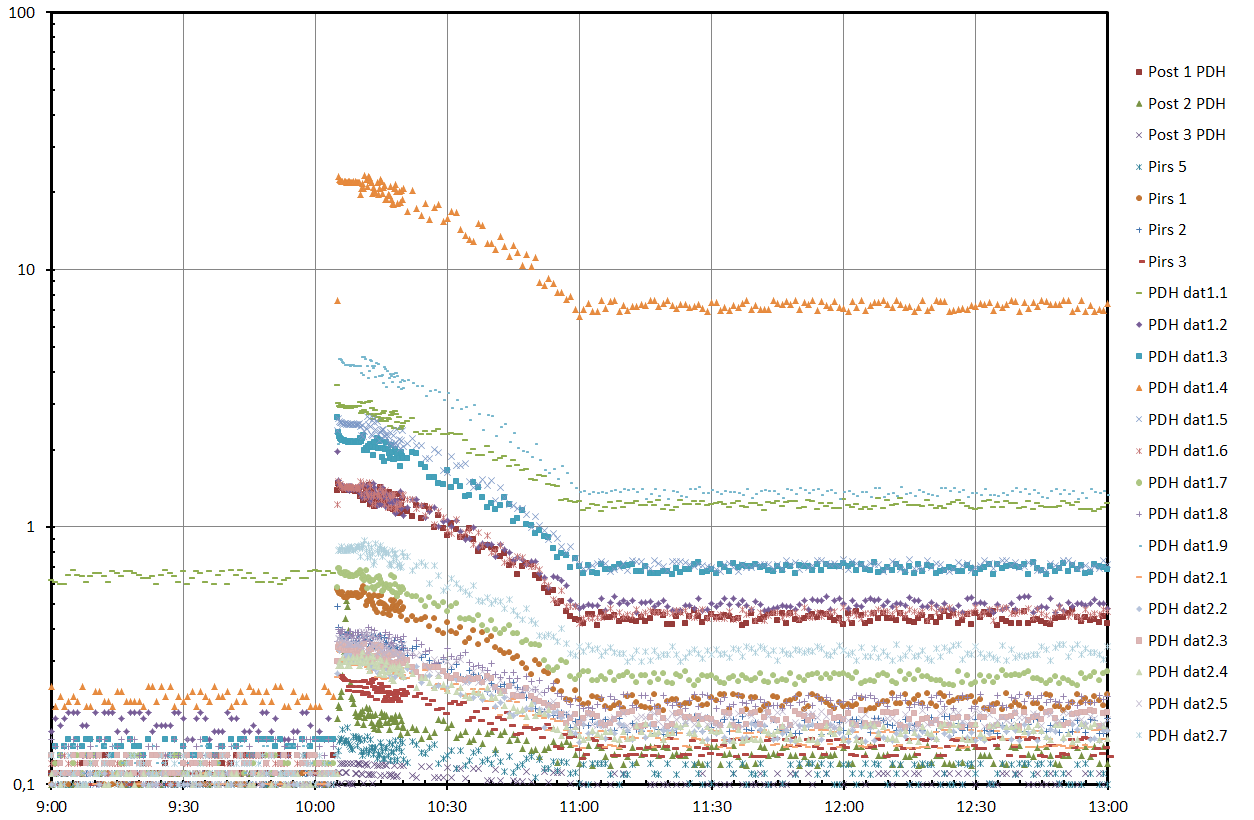

Рис.4. Показания датчиков локальной и объектовой систем АСКРО отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» до и после аварийного выброса активности. По осям — мощность дозы гамма-излучения, мкЗв/час и местное время в день аварии.

Как видно из данного рисунка, наибольшее значение мощности дозы в первые минуты после инцидента отмечается на датчике PDH dat1.4 (около 23 мкЗв/час), находящемся на расстоянии примерно 45 м от места аварии, остальные датчики показывают существенно меньшие значения мощности дозы. Можно отметить, что сценарные предаварийные показания датчика PDH dat1.1 составляют 0.65 мкЗв/час, т.е. превышают традиционно используемые пороги срабатывания в 0.3 и 0.6 мкЗв/час.

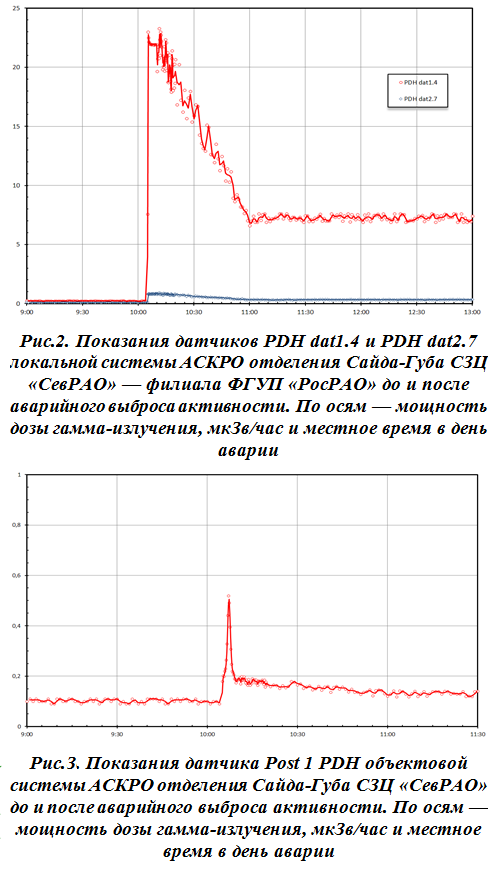

Более детально эта информация представлена на рис.5 для двух датчиков локальной системы АСКРО (PDH dat1.4 и PDH dat2.7) с максимальными и минимальными изменениями в показаниях мощности дозы гамма-излучения после аварии.

Достаточно интересным является прогнозируемое сценарием увеличение показаний мощности дозы датчиком Post 1 PDH объектовой системы АСКРО, которому удается зафиксировать как перемещение радиоактивного облака аварийного выброса (резкий рост и затем спад мощности дозы), так и некоторое увеличение мощности дозы после аварии, связанное с выпадением радиоактивных веществ на площадку хранения ТРО (см. рис.6).

Анализ представленной на рис. 4-6 информации позволяет утверждать, что уровни радиоактивного загрязнения площадки хранения ТРО отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» после аварии не велики и не требуют укрытия и эвакуации работников предприятия.

После тушения пожара силами сотрудников отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» и привлекаемых пожарных расчетов, становится необходимым осуществление детального дозиметрического контроля площадки хранения ТРО с целью выявления локальных участков с повышенными уровнями радиоактивного загрязнения  и их последующей дезактивации. Эти работы проводятся специалистами службы радиационной контроля предприятия.

Анализ данных по метеоусловиям в районе аварии и временной динамики изменения показаний датчиков объектовой системы АСКРО показали, что траектория движения облака направлена в сторону головного филиала «СРЗ «Нерпа» ОАО «ЦС «Звездочка» и г. Снежногорска. Однако суммарная активность выброса радионуклидов при аварии на площадки хранения РАО отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» невелика и датчики системы АСКРО головного филиала «СРЗ «Нерпа» ОАО «ЦС «Звездочка» и в городе Снежногорске никаких изменений в своих показаниях не отметят. Также не произойдут изменения в показаниях датчиков территориальной системы АСКРО в районе г. Мурманск.

Проведенная экспертами оценка возможной активности аварийного выброса, на основе анализа изменения показаний датчиков системы АСКРО на площадке  хранения ТРО отделения Сайда-Губа СЗЦ «СевРАО» и паспортных данных о радионукдидном составе хранящихся в отсеках ТРО, показала, что основной вклад в активность выброса дают 137Cs и 60Co. Предварительные количественные оценки дают основание утверждать, что суммарная активность выброса этих нуклидов не превысила 10 Ки (370 ГБк). При этом значительная часть выброшенной активности оказалось вблизи от места аварии, что привело к стабильному росту показаний большого числа датчиков локальной и объектовой систем АСКРО предприятия, а существенно меньшая часть радиоактивных веществ вместе с продуктами горения разлившегося топлива из упавшего самолета, стали распространяться с воздушными массами в сторону Головного филиала «СРЗ «Нерпа» ОАО «ЦС «Звездочка».

На основе этих данных, с использованием компьютерного кода «Trace», специалистами Кризисного центра СЗЦ «СевРАО» — филиала ФГУП «РосРАО» осуществляется расчет возможных уровней загрязнения местности  и доз облучения людей вне площадки хранения РАО  (см. рис.7 и рис.8). Из рисунков видно, что плотность загрязнения местности 137Cs и 60Co вне площадки размещения отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» не превышает 100 Бк/м2, т.е. на порядок ниже, чем существующие уровни глобального загрязнения почвы  137Cs за счет испытаний ядерного оружия в атмосфере и радиоактивных выпадений, связанных с последствиями Чернобыльской аварии. Естественно, что и возможные дозы внешнего гамма-облучения людей вне площадки рассматриваемого объекта при данном сценарии аварии оказались на несколько порядков ниже уровня в 1 мЗв/год.

Анализ уровней радиоактивного загрязнения автодорог, связывающих площадку хранения РАО Отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО» с Головным филиалом «СРЗ «Нерпа» ОАО «ЦС «Звездочка» и с городом Снежногорск, проводится специалистами предприятия с помощью передвижной радиометрической  лаборатории (ПРЛ). Результаты измерений показывают, что уровни загрязнения дороги невелики и работ по дезактивации дороги не потребуется. Анализ радиоактивного загрязнения местности в районе аварии будет осуществлен и с помощью ПРЛ, направляющейся из Головного филиала «СРЗ «Нерпа» ОАО «ЦС «Звездочка».

На заключительной фазе учения будет разработан план проведения мероприятий по ликвидации последствий аварии на территории Отделения Сайда-Губа СЗЦ «СевРАО» и детального радиометрического анализа уровней радиоактивного загрязнения с целью обнаружения возможных локальных участков с повышенными уровнями радиоактивных выпадений и их последующей дезактивации.

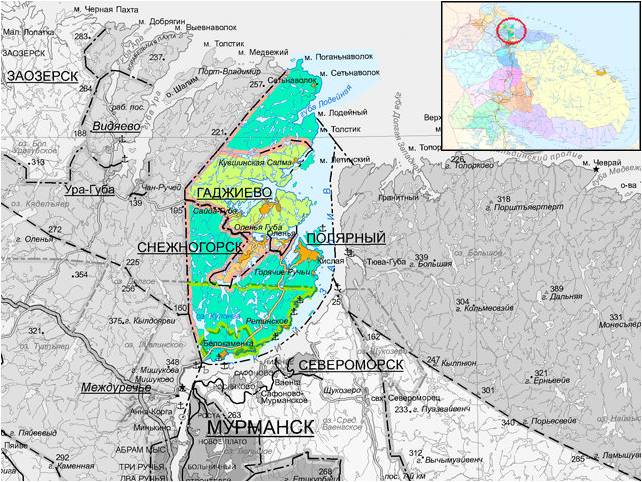

Рис.7. Прогнозируемые значения плотности радиоактивного загрязнения местности радиоактивными веществами вне площадки хранения РАО Отделения Сайда-Губа СЗЦ «СевРАО» — филиала ФГУП «РосРАО», Ки/км2 (37 кБк/м2).



Рис.8. Прогнозируемые значения возможных доз облучения населения вне площадки хранения РАО Отделения Сайда-Губа СЗЦ «СевРАО»-филиала ФГУП «РосРАО», мкЗв/год.

План проведения учения

Время с начала аварии

Обстановка

Порядок действий участников

Ч+00мин. —Ч+05мин.





Ч+5 мин.
 — Ч+35 мин.

Падение самолета, его разрушения, разлив и возгорание топлива

1. Обнаружение радиационной аварии

2. Превышение установленного порога мощности дозы гамма-излучения на датчиках объектовой АСКРО.



Передаётся сигнал "Внимание, всем!" включением локальной системы оповещения. Объявляется пожарная тревога.

Оповещение и сбор членов КЧСО.

Оповещение муниципальных, отраслевых и территориальных органов в соответствии со схемой оповещения о ЧС.

Директор предприятия дает распоряжение об объявлении сигнала «Радиационная опасность». Оповещение муниципальных, отраслевых и территориальных органов в соответствии со схемой оповещения о ЧС радиационного характера.

Укрытие персонала предприятия в защитное сооружение ГО.

Тушение пожара силами предприятия и приданными силами.

Директор предприятия по любому из имеющихся средств связи через ДДС представляет донесение об угрозе (прогнозе) председателю КЧС ЗАТО Александровск.

Председатель КЧС  ЗАТО Александровск проводит оповещение согласно схеме.

Наблюдатели оценивают действия участников учения на указанных рабочих местах.

Ч+15 мин.
 —
Ч+60 мин.

Датчики объектовой АСКРО регистрируют падение мощности дозы до фоновых значений.

Звено НАСФ направляется на место аварии для эвакуации пострадавшего.

Проводится инженерно-радиационная разведка площадки временного хранения РАО

Звено РХР администрации ЗАТО Александровск ведет постоянный контроль радиационной обстановки на территории ЗАТО по данным территориальной АСКРО.

Начальник СРБ производит оценку радиационной обстановки по данным объектовой АСКРО и инженерно-радиационной разведки.

ПРЛ предприятия проводит радиационную разведку в СЗЗ предприятия, дороги в г. Снежногорск.

Управление по ЗАТО Александровск ГУ МЧС России по Мурманской области немедленно с получением доклада от Отделения Сайда-Губа СЗЦ «СевРАО» представляет донесение о ЧС ОД ГУ МЧС России по Мурманской области и отдает приказание ОД ЕДДС на сбор сотрудников управления.

Направляются запросы о поддержке в ГОКУ «Управление по ГОЧС и ПБ», МУГМС, ТКЦ ИБРАЭ РАН, АМРДЦ.

Начальник СРБ проводит уточненный анализ радиационной обстановки на площадке в  районе аварии с учетом характера проводимых работ и состоянию одноотсечного блока.

ИБРАЭ РАН представляет предварительную оценку активности выброса и прогноз возможных доз облучения населения.

АМРДЦ представляет предварительную оценку и прогноз возможных доз облучения персонала.

По уточненным характеристикам радиационной обстановки реализуются противоаварийные мероприятия на территории предприятия.

Из г. Снежногорска на Отделение Сайда-Губа СЗЦ «СевРАО» направляется бригада скорой медицинской помощи для приема пострадавшего.

Ч+1 час
 —
Ч+2 часа



Радиационный контроль пожарных, пожарной техники, принимавших участие в тушении пожара, и проведение дезактивиции в случае необходимости.

Прибывает ПРЛ ГОКУ «Управление по ГОЧС и ПБ» для доклада после проведения радиационной  разведки по территории области по дороге Мурманск — ЗАТО Александровск.

Реализуются противоаварийные мероприятия на территории Отделения Сайда-Губа СЗЦ «СевРАО», ЗАТО Александровск с участием сил и средств территориальной системы аварийного реагирования и подразделений ФМБА России.

Осуществляется радиационная разведка, проводится оценка последствий, анализ и прогноз развития ситуации.

Готовится решение КЧС всех уровней и готовятся сообщения для общественности.

Прибытие на Отделения Сайда-Губа СЗЦ «СевРАО» мобильного комплекса ГУ МЧС России по Мурманской области.

Ч+2 часа
 —
Ч+6 часов

При проведении радиационной разведки на площадке временного хранения РО обнаружены локальные очаги радиоактивного загрязнения.





























Оперативный скачок по времени (будет определен в ходе учения)



Начальник СРБ отдает команду на производство обследования группам радиационной разведки.

Группы радиационной разведки производят:

- обследование очага аварии и прилегающих территорий в пределах СЗЗ предприятия,

- ведение радиационной разведки по следу распространения радиоактивного облака,

- оконтуривание границ зон локального радиоактивного загрязнения на площадке временного хранения РО, с расстановкой знаков РБ,

- определение маршрутов безопасных проходов (проездов) с расстановкой знаков прохода,

- контроль за использованием основных и дополнительных средств индивидуальной защиты и выполнением установленных мер по защите персонала,

Результаты начальник СРБ докладывает директору предприятия.

КЧСО направляет запрос в ЦСОИ МУГМС по оценке трансграничного переноса.

Запрос передается в НПО «Тайфун».

В Кризисном центре СЗЦ «СевРАО»-филиала ФГУП «РосРАО», во всех центрах технической поддержки и в ГОКУ «Управление по ГОЧС и ПБ» проводится уточнение обстановки и прогнозы ее развития, вырабатываются рекомендации по мерам защиты персонала, населения и территорий.

Проводится оперативный обмен данными и консультации экспертов.

Отделение Сайда-Губа СЗЦ «СевРАО» после получения рекомендаций из ТКЦ ИБРАЭ РАН и других центров технической поддержки принимает решение по оценке события по шкале INES.

Демонстрация сил и средств для наблюдателей.

Проведение видеоконференцсвязи с мобильного комплекса ГУ МЧС России по Мурманской области с КЦ ГУ МЧС России по Мурманской области и НЦУКС МЧС России.

Подготавливается и направляется в ФГУП «СКЦ Росатома» формализованное донесение для оповещения МАГАТЭ.

Копия донесения доводится до Правительства Мурманской области (через СЦ Правительства).

Звеном АСФ предприятия проводится дезактивация поверхностей локальных загрязненных участков территории площадки временного хранения РО. «Грязный раствор» по дренажной системе попадает в емкость временного хранения ЖРО для дальнейшей утилизации.

Органы власти Мурманской области доводят информацию о решениях КЧС.

Ч+6 часов
 —  Ч+6 часов 30 мин.



Приведение всех сил и средств в исходное состояние. Отбой учения

Краткая характеристика Отделения Сайда-Губа СЗЦ «СевРАО»-филиала ФГУП «РосРАО»

Местоположение Центра по обращению с РАО — отделение Сайда-Губа — губа Сайда (см. рис. 9) находится на западном берегу северного колена Кольского залива. Вход в губу Сайда узкий — от 330 до 420м. Далее губа расширяется до 4км. В вершине губы имеются две бухты — Епачинская и Лесная.



Рис. 9. Ситуационный план расположения Центра по обращению с РАО — отделение Сайда-Губа

В губе Сайда находится ряд островов, наиболее крупные из которых о. Плоский и о. Ягельный, а также расположенные в вершине губы о. Домашний и о.Продольный.

Территория, на которой находится площадки берегового хранения реакторных отсеков, расположена на небольшом мысу между бухтами Лесная и Епачинская на территории бывшего поселка Сайда-Губа в 6 км севернее г. Снежногорска, 2,5 км юго-западней г. Гаджиево.

Координаты  φ=69°15’ N  λ=33°14’ Е. Общая площадь 16 380 кв.м.

Ближайшие объекты инфраструктуры (см. рис. 10 и рис. 11):

  • железнодорожные станции — станция Мурманск в 27 км юго-западнее;
  • морские порты — в 10 км юго-восточнее порт Полярный, в 27 км южнее порт Мурманск;
  • населённый пункт — в 2,3 км северо-восточнее г. Гаджиево;
  • протяженность подъездного пути от объекта до дороги г. Мурманск — г.Гаджиево — 6 км;
  • расстояние по дороге от объекта до г. Гаджиево — 10,7 км;
  • авиатрасс гражданского назначения над объектом нет.

Количество работников по штату — 56 человек.



Рис. 10. Схема расположения Центра по обращению с РАО — отделение Сайда-Губа и существующих объектов промышленного и гражданского строительства





Рис. 11. Административные границы ЗАТО Александровск

Перечень основных направлений деятельности:

  • хранение и обслуживание одноотсечных блоков реакторных отсеков (РО) на площадке берегового хранения;
  • хранение и обслуживание многоотсечных блоков РО на плаву;
  • проведение транспортно-технологических операций по перемещению и установке одноотсечных блоков РО с плавдока ПД-42 на площадке берегового хранения.

Состав потенциально-опасных объектов: Площадка берегового хранения блоков РО (ПДХ), Пункт временного хранения блоков РО на плаву (ПВХ) и ремонтный цех очистки и окраски РО.

Общий вид Отделения Сайда-Губа СЗЦ «СевРАО» представлен на рис. 12.

Площадка берегового хранения блоков РО представляет собой ряд параллельных железобетонных площадок хранения из монолитных железобетонных плит размером 18х107,5 м и толщиной 0,6-0,8м, оборудованных судовозными рельсовыми путями из рельса КР-70 с колеёй 1,0м. Отметка верха площадок хранения принята +6,15м.

Площадка предназначена для открытого хранения до 120 реакторных отсеков, располагаемых в 15 линий. Размеры площадки определены, исходя из максимальных габаритных размеров РО АПЛ III поколения. На линиях располагаются реакторные отсеки — по продольным фронтам по 15 РО, по поперечным — по 8 РО (см. рис.13).

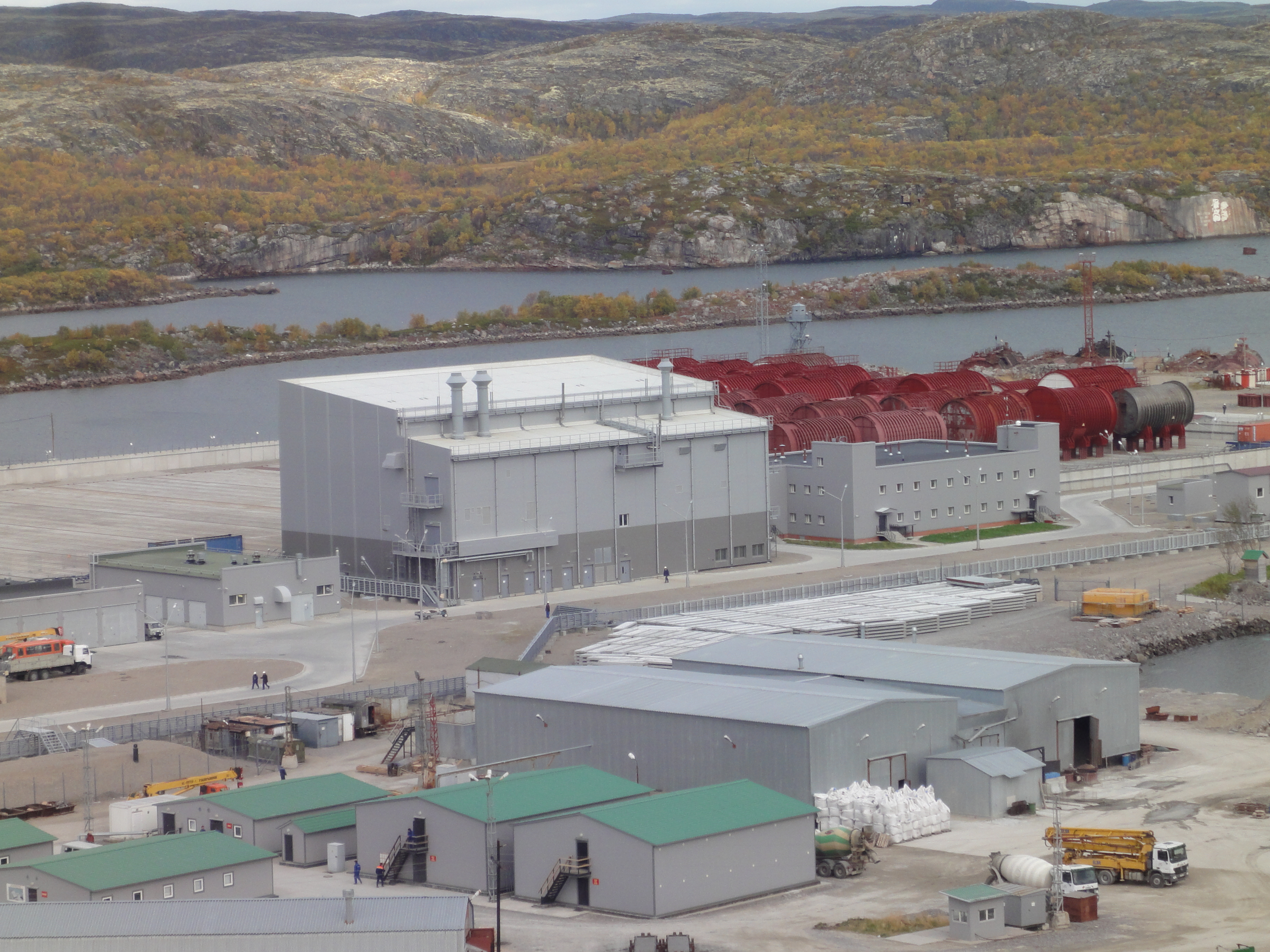

Рис. 12. Общий вид Отделения Сайда-Губа СЗЦ «СевРАО»

Сброс дождевых вод с площадки производиться в систему сбора дождевых стоков, где они хранятся в емкостях до получения результатов анализов на радиоактивность. Анализ дождевых и талых вод производится службой радиационной безопасности Центра по обращению с РАО — отделение Сайда-Губа. Далее воды дождевых стоков, в случае удовлетворения допустимым нормам, сливаются через систему очистки в залив через фильтры биологической и механической очистки.



Рис. 13. Площадка берегового хранения блоков РО

В фильтрах биологической очистки используется наполнитель марки «Циолит» различных фракций. При получении результатов с 10-ти кратным превышением значений уровня вмешательства, согласно НРБ-99/2009, стоки откачиваются и вывозятся спецавтотранспортом на РТП «Атомфлот». В зимнее время производится очистка снега под блоками РО и сбор в пределах площадки хранения, где он хранится до весны. Весной в результате таяния снег накапливается в виде талых вод в контрольных ёмкостях системы очистных сооружений.

Ограждение площадки берегового хранения блоков РО состоит из железобетонных блоков высотой 2,9м, с установленным сверху наклонным сетчатым ограждением. Сетчатое ограждение оборудовано армированной колючей лентой «Бруно», общей высотой 1,1 м, а также оборудовано техническими средствами физической защиты, срабатывающими на вибрацию, и системой видеонаблюдения.

Пункт временного хранения блоков РО на плаву состоит из 4-х причалов. Причал №1 состоит из причала строителей и плавучего причала №1А.

Причал строителей причал оборудован каналами для инженерных сетей с раздаточными устройствами, швартовными и отбойными приспособлениями. Съезд на причал в виде металлических переходных мостов на плавпричал ПМТ (ПЖТ) с подушкой из щебня установленных на металлический лежень. Причал оборудован рельсовыми путями для портального крана грузоподъемностью 40 т. Рельсовый путь выполнен из рельс Р-50 с колеёй 10,5м. Отметка верха причала +6,500. Свайное основание причала выполнено из металлических свай из шпунта Ларсен V.

Причал №1А. Корневая часть причала выполнена из железобетона на сваях оболочках. Плавпричал состоит из 3-хжелезобетонных пантонов и  стального переходного моста для причалов типа ПМ-61М. Понтоны причалов установлены на якорных системах. Переходной мост состоит из двух балок, закрепленных на лежне корневой части причала  и свободно опирающихся на корневой понтон. Въезд и выезд с моста на причал производится по пандусным балкам и пандусам.

Причал №2. Корневая часть выполнена из железобетона на естественной поверхности скалы, закреплена анкерами. Плавпричал состоит из 2 железобетонных понтонов и стального переходного моста для причалов типа ПМ-61М. Понтоны причалов установлены на якорных системах. Переходной мост состоит из двух балок, закрепленных на лежне корневой части причала и свободно опирающихся на корневой понтон. Въезд и выезд с моста на причал производится по пандусным балкам и пандусам.

Причал №3. Корневая часть причала выполнена из железобетона на естественной поверхности скалы, закреплена анкерами. Плавпричал состоит из 1 металлического понтона и трех железобетонных понтонов и стального переходного моста для причалов типа ПМ-61М. Понтоны причалов установлены на якорных системах. Переходной мост состоит из двух балок, закрепленных на лежне корневой части причала и свободно опирающихся на корневой понтон. Въезд и выезд с моста на причал производится по пандусным балкам и пандусам.

Причал №5. Корневая часть причала выполнена из железобетона на естественной поверхности скалы, закреплена анкерами с шагом 1,5м. Плавпричал состоит из 4 металлических понтонов и стального переходного моста для причалов типа ПМ-61М. Понтоны причалов установлены на якорных системах. Переходной мост состоит из двух балок, закрепленных на лежне корневой части причала и свободно опирающихся на корневой понтон. Въезд и выезд с моста на причал производится по пандусным балкам и пандусам.

Ремонтный цех чистки и окраски реакторных отсековразмещается рядом с площадкой хранения блоков РО, связан с ней транспортными рельсовыми путями. Здание «Ремонтного цеха» состоит из двух секций, размещенных параллельно:

  • ремонтный цех с производственными районами цеха для струйной очистки и окраски РО;
  • пристройки для размещения оборудования;

Габариты комплекса зданий указаны ниже:

  • длина — 48м;
  • ширина — 31м;

♦    из них цех — 19м;

♦    и пристройка — 12м;

  • максимальная высота — 23,5м.

Цех в своей поперечной оси (ось здания 05) разделен на два района цеха с идентичными размерами:

  • камера окраски;
  • камера струйной очистки.

Блоки РО на кильблоках перемещаются по рельсовым путям и могут проходить через цех вдоль продольной оси между обоими производственными районами.

Вход и выход блоков РО осуществляется через ворота, размещенные в боковой стене цеха.

Таким образом, транспортный путь блоков РО через ремонтный цех проходит, как ниже указано:

  • вход блоков РО в цех струйной очистки через боковые ворота;
  • продольное перемещение блоков РО из цеха струйной очистки в цех окраски через средние двойные ворота;
  • выход блоков РО из цеха окраски через боковые ворота.

Камера струйной очистки и камера окраски разделены друг от друга в пространственном и вентиляционном отношении двойными открывающимися вверх, складывающимися воротами на оси здания.

Для обеспечения разделения обоих районов цеха в вентиляционном отношении в промежуточном пространстве двойных складывающихся ворот создаётся регулируемое избыточное давление с помощью отдельной установки приточного воздуха.

Цех струйной очистки и окраски с радиологической точки зрения считаются зонами строгого режима.

Многоэтажная пристройка к ремонтному цеху включает в себя следующие основные рабочие участки:

  • оборудование камер струйной очистки и окраски;
  • секция доступа  в ремонтный цех;
  • «компрессорная» воздуха низкого давления и помещения ресивера воздуха низкого давления (ВНД).

Пристройка совместно с цехом составляют единое архитектурное решение.

В горизонтальном поперечном сечении пристройка разделена на следующие замкнутые в техническом отношении рабочие районы:

  • оборудование камеры струйной очистки;
  • оборудование камеры окраски;
  • секция доступа ко всему оборудованию.

Пристройка в вентиляционном отношении отделена от ремонтного цеха. Внутри пристройки размещены зона строгого режима и зона свободного режима. Технические помещения зоны свободного режима, доступны только снаружи пристройки. Зоны также отделены друг от друга в вентиляционном отношении. С помощью регулирования систем вентиляции всегда обеспечивается направленный поток в ремонтный цех. Внутри зоны строгого режима системы вентиляции разделены на разные контуры вентиляции.




ИБРАЭ РАН © 2013 Карта сайта | Связаться с нами
